Asas Fit-Out Bilik Bersih (Cleanroom)
Kelas ISO, Panel Dinding, HVAC & Pass Box (2026)

Apa itu bilik bersih, dan apa yang bukan

Bilik bersih bukan sekadar bilik yang sangat bersih. Artikel Cleanroom di Wikipedia menerangkan udara yang sentiasa diedarkan semula melalui penapis HEPA atau ULPA, dengan lampu, dinding dan bahan khas yang dipilih untuk mengurangkan zarah di udara, serta suhu dan kelembapan yang dikawal. Manusia ialah sumber pencemaran terbesar, jadi pekerja masuk melalui airlock dan memakai pakaian pelindung.

Banyak bilik bersih dikekalkan pada tekanan positif, supaya sebarang kebocoran menolak udara keluar dan bukan menarik udara tidak bertapis masuk. Bilik yang mengendalikan organisma berbahaya adalah sebaliknya: ia dikekalkan pada tekanan negatif. Pilihan bergantung sama ada anda melindungi produk atau melindungi orang di luar bilik.

Kelas ISO secara mudah

ISO 14644-1 menggredkan bilik bersih mengikut berapa banyak zarah bagi saiz tertentu dibenarkan dalam setiap meter padu udara. Spesifikasi lama masih menyebut kelas US FED STD 209E, jadi berguna untuk tahu padanannya. Padanan kelas di bawah daripada artikel Wikipedia; lajur kanan hanya panduan umum:

Setiap langkah lebih bersih bermaksud lebih banyak udara bertapis, binaan lebih ketat dan lebih banyak ujian, jadi kelas yang lebih ketat daripada keperluan proses anda ialah wang yang dibazirkan. Pasukan kualiti, spesifikasi pelanggan atau pengawal selia anda yang patut menetapkan kelas, bukan kontraktor.

Siapa perlukan bilik bersih

Di Malaysia pembeli biasa ialah pemasangan elektronik dan semikonduktor, pengeluar peranti perubatan, pengeluar farmaseutikal dan kosmetik, makmal, dan sesetengah barisan makanan serta pembungkusan yang pelanggannya meminta zon terkawal. Produk yang dikawal selia mengikut peraturan amalan pengilangan baik mereka sendiri, yang mungkin menambah keperluan melebihi kelas ISO — Wikipedia menyebut gred EU GMP yang berasingan, contohnya. Sahkan dengan penasihat kualiti atau kawal selia anda sebelum reka bentuk bermula.

Bukan setiap masalah debu memerlukan bilik bersih. Debu daripada lantai konkrit yang lemah, atau wasap di tempat kerja, selalunya lebih baik diselesaikan di sumbernya; panduan baiki lantai konkrit kilang dan pengudaraan ekzos setempat ClickBina meliputi kes itu.

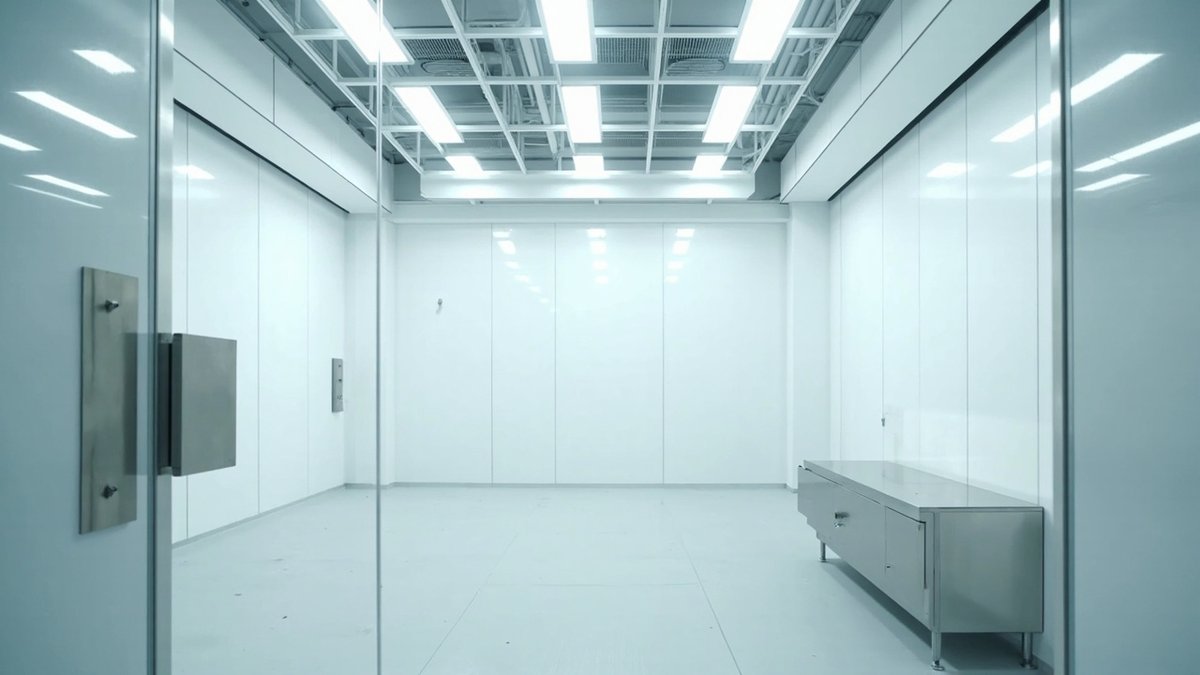

Sampul bilik: dinding, siling, lantai

Setiap permukaan mesti licin, tidak menggugurkan zarah, mudah dibersih dan dikedap pada setiap sambungan. Secara praktikal ia bermaksud:

• Dinding — panel bertebat siap dengan muka bersalut, sambungan dikedap dan sudut dilengkungkan. Panduan panel sandwich ClickBina menerangkan teras panel dan kenapa prestasi kebakaran ialah soalan pertama.
• Siling — siling panel boleh dipijak atau dikedap yang memegang rumah penapis dan lampu secara rata, dengan ruang plenum di atas dijaga bersih.
• Lantai — kemasan tanpa sambungan yang tidak berdebu seperti epoxy atau vinil kepingan, dilengkungkan naik ke dinding; papak di bawahnya mesti kering dan kukuh, seperti diterangkan panduan sistem lantai industri ClickBina.
• Pintu, tingkap dan tembusan — pintu rata dengan pengedap, kaca tetap yang rata, dan setiap paip, kabel dan saluran dikedap di tempat ia menembusi.

Sistem udara: HEPA, pertukaran udara dan tekanan

Sistem udara ialah jantung bilik bersih dan kos tunggal terbesar. Ia biasanya merangkumi unit pengendalian udara, penapis HEPA di siling atau unit penapis kipas, gril udara balik di bahagian bawah dinding, dan kawalan suhu, kelembapan dan tekanan bilik. Bilik disusun dalam lata tekanan, dari bilik paling bersih ke luar, supaya udara sentiasa mengalir dari bersih ke kurang bersih.

Berapa banyak udara diperlukan, bagaimana ia ditapis dan dikawal ialah keputusan reka bentuk jurutera HVAC atau bilik bersih pakar, berkait dengan kelas dan haba daripada proses anda. Aircond pejabat atau kedai biasa bukan pengganti; panduan aircond pejabat ClickBina meliputi penyejukan keselesaan, yang merupakan kerja berbeza.

Aliran udara laminar atau gelora

Wikipedia menerangkan dua prinsip. Dalam bilik laminar (satu arah), udara bertapis bergerak dalam aliran tetap, biasanya ke bawah, menuju ke saluran balik dekat lantai, menyapu zarah jauh dari kerja. Dalam bilik gelora (bukan satu arah), udara bertapis bercampur dengan udara bilik dan mencairkan zarah. Aliran laminar digunakan untuk zon paling kritikal dan jauh lebih mahal; banyak bilik menggunakan aliran gelora secara keseluruhan dengan hood atau bangku aliran laminar hanya di tempat produk terdedah.

Airlock, bilik salin pakaian, pass box dan air shower

Aliran orang dan bahan yang betul sama penting dengan kelas. Lukis laluan dari jalan ke stesen kerja, dan keluar semula, sebelum dinding dipasang.

Proses dan jadual masa

Rancang ujian dari awal: bilik hanya siap bila ia sudah diuji dan terbukti memenuhi kelas yang direka.

Apa yang mempengaruhi kos

ClickBina tidak menerbitkan harga bilik bersih, kerana ia bergantung hampir sepenuhnya pada reka bentuk. Faktor kos utama ialah:

• Kelas ISO: kelas lebih ketat perlukan jauh lebih banyak udara bertapis, lebih banyak penapis dan lebih banyak ujian.
• Saiz bilik dan ketinggian siling, dan berapa banyak bilik serta zon tekanan berasingan.
• Haba daripada peralatan dan orang, dan sebarang had kelembapan, yang menentukan saiz unit pengendalian udara.
• Zon atau hood laminar di atas kerja kritikal.
• Jenis panel dinding dan siling, penarafan kebakaran dan kemasan.
• Elemen masuk: bilik salin pakaian, airlock, air shower, pass box.
• Kerja bangunan asas: keadaan papak, bekalan elektrik, bukaan bumbung atau dinding untuk loji.
• Pengesahan, dokumentasi dan penyelenggaraan penapis berterusan.

Apa yang biasanya diminta tuan tanah dan pihak berkuasa

Bilik bersih ialah kerja bangunan di dalam kilang atau makmal, jadi peraturan biasa terpakai: persetujuan bertulis tuan tanah untuk pengubahsuaian dan untuk sebarang loji di bumbung atau dinding, serta kelulusan bangunan dan kebakaran jika majlis tempatan atau pihak bomba memerlukannya — penarafan kebakaran panel dan laluan keluar melalui airlock ialah soalan biasa. Pengilang yang dikawal selia juga perlu memenuhi keperluan amalan pengilangan baik pengawal selia mereka. Di hujung sewaan, bilik bersih mungkin perlu dibuang, jadi masukkan kos reinstatement dalam pelan perniagaan. Semak setiap keperluan dengan pihak berkuasa dan perunding anda; ia berbeza ikut tapak dan produk.

Apa perlu dihantar untuk sebut harga, dan cara ClickBina bantu

WhatsApp butiran kerja anda untuk sebut harga. Ia membantu kalau anda hantar:

• Jenis premis: kilang, gudang, makmal atau unit pejabat, dan sama ada ia milik sendiri atau disewa.
• Saiz bilik dan ketinggian siling.
• Skop: kelas ISO sasaran, proses, dan sama ada pereka bilik bersih sudah dilantik.
• Jadual: bila pengeluaran mesti bermula, dan sebarang tarikh audit pelanggan.

ClickBina mengendalikan kerja ubah suai dan fit-out komersial serta menyelaraskan tukang. Untuk bilik bersih, ClickBina menyelaraskan kerja bangunan asas — papak, bukaan, elektrik, saliran, siling dan fit-out di sekeliling — dengan kontraktor bilik bersih pakar yang mereka bentuk, memasang dan menguji bilik itu sendiri. ClickBina ialah kontraktor KL & Selangor yang berpengalaman, kami balas dalam masa sejam, dan harga yang dipersetujui ialah harga tetap tanpa caj tersembunyi. Lawatan tapak RM150 dikecualikan kalau anda teruskan kerja.

Sumber & metodologi

• Wikipedia, Cleanroom — penapisan HEPA/ULPA, tekanan positif dan negatif, airlock dan pakaian, aliran laminar dan gelora, kelas ISO 14644-1 dan padanan FED STD 209E.
• Panduan panel sandwich ClickBina — teras panel dan prestasi kebakaran.
• Panduan baiki lantai konkrit kilang ClickBina — keadaan papak dan debu.

Metodologi: padanan kelas diambil daripada artikel Wikipedia di atas; sahkan keperluan produk anda berbanding piawaian ISO 14644 semasa dan pelanggan atau pengawal selia anda. ClickBina tidak menerbitkan harga bilik bersih, jadi tiada harga diberi.
